价 格
订货量
￥1.00
10 - 99
￥0.60
100 - 3999
￥0.35
价格为商家提供的参考价，请通过"获取最低报价"
获得您最满意的心理价位~
≥4000

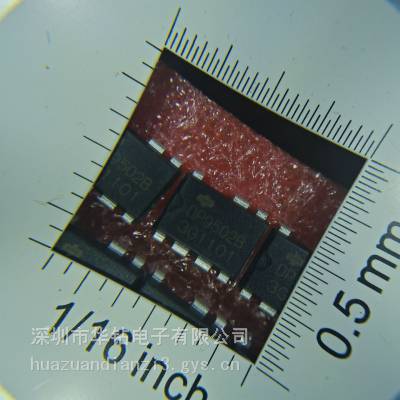

| 产品特性：非隔离 | 品牌：德普微 | 型号：DP9502AB |
| 类型：驱动IC | 驱动芯片类型：非隔离 | 针脚数：7 |
| 用途：LED | 封装：SOP7 | 系列：非隔离低PF |
| 功率：18W | 批号：2025 | 特色服务：提供样品技术支持 |
| 产品说明：原厂原装 | 包装：编带 | 应用领域：照明电子 |
DP9502B芯片引脚功能
DP9502B芯片是一款高度集成的恒流LED功率开关，其引脚功能具体如下：
VDDP：芯片供电电源，电压范围通常在2.7V到5V之间。
控制接口电源 VDD(INTF)：所有控制端的I/O电源均上拉至VDD(INTF)。
CMDVCCN：控制信号，下降沿启动时钟自动选择机制。
PRESN：在上电时，OFFN保持低电平，直到CMDVCCN变高且PRESN变低为止。掉电时，OFFN会在VDDP跌过阈值电压后才变低。
OFFN：三态输出，上电后如果CMDVCCN拉高则进入休眠模式，只有少量逻辑来激活唤醒。
RSTIN：复位输入信号，当RSTIN为低电平时，芯片复位。
CLKDIV1和CLKDIV2：用于选择时钟频率，可以选择fXTAL、fXTAL/2、fXTAL/4或fXTAL/8。
EN_5V/3VN和EN_1.8VN：电源使能信号，用于控制不同电压的电源输出。
I/OUC、AUX1UC和AUX2UC：数据接口，内置上拉电阻，允许两边电源不相同。
XTAL1和XTAL2：时钟输入端，可以使用外部时钟通过XTAL1送入，也可以使用晶振通过XTAL1和XTAL2送入。
DP950XB 系列是高度集成的恒流LED功率开关，芯片采用了准谐振的工作模式，无需辅助绕组检测消磁。同时内部集成有高压 500V 功率MOSFET 和高压自供电电路，简化了系统的设计和生产成本。芯片集成高精度的电感电流采样技术，可以获得高精度的恒流输出，且输出的线电压和负载调整率表现优异。DP950XB 集成有完备的保护功能以保障系统***的运行，如：VDD 欠压保护功能(UVLO)、逐周期电流限制(OCP)、过热保护(OTP)、输出过压保护(OVP)、CS采样电阻短路保护，LED 开路和短路保护等。
型号 | 封装外型 | 拓扑结构 | 开关管 | 续流二级管 | OVP | OTP | 典型应用功率 （单压） | 状态 | |
Rds_on | Vds | ||||||||
DP9501AB | SOP7 | Buck 低PF | 12 ? | 500V | 外置 | Y 复用EN功能 | 145°C | 72V160mA | MP |
DP9501B | 8.5 ? | 72V180mA | |||||||
DP9502AB | 5.8 ? | 72V200mA | |||||||
DP9502B | 4.8 ? | 72V250mA | |||||||
DP9503AB | 3.8 ? | 72V280mA | |||||||
DP9503B | 2.5 ? | 72V300mA | |||||||
DP9505B | 1.1 ? | 72V350mA | |||||||
DP9502AB | DIP7 | 5.8 ? | 72V240mA | ||||||
DP9502B | 4.8 ? | 72V280mA | |||||||
DP9503AB | 3.8 ? | 72V320mA | |||||||
DP9503B | 2.5 ? | 72V350mA | |||||||
DP9504B | 1.8 ? | 72V400mA | |||||||
DP9505B | 1.1 ? | 72V450mA |
应用?T管、球泡、家居照明、多驱变光驱动、雷达感应开关、通用照明等
型号 | 封装外型 | 拓扑结构 | 开关管 | 续流二级管 | OVP | OTP | 典型应用功率 （单压） | 状态 | |
Rds_on | Vds | ||||||||
DP9502E | ESOP7 | Buck 低PF | 4.8 ? | 500V | 外置 | NC | 145°C | 72V280mA | design |
DP9503E | 2.5 ? | 72V350mA | |||||||
DP9505BC | SOP8 | 1.2? | 500V Cool mos | Y 复用EN功能 | 145°C | 72V390mA | MP | ||
DP9505BC | DIP8 | 1.2? | 72V540mA | ||||||
DP95072 | DIP7 | 0.95 ? | 650V | Y 复用EN功能 | 120°C | 180V650mA | |||
DP95074 | 0.95 ? | 140°C | 180V600mA |
应用：?家居照明、大功率驱动、通用照明等
型号 | 封装外型 | 拓扑结构 | 续流二级管 | OVP | OTP | 推荐应用功率 （单压） | 状态 | ||
Rds_on | Vds | ||||||||
DP9501AT | SOP7 | Buck 低PF | 12 ? | 500V | 外置 | NC | 6挡可选 105°C 110°C 115°C 120°C 125°C 130°C | 72V160mA | MP |
DP9501T | 8.8 ? | 72V180mA | |||||||
DP9502T | 4.8 ? | 72V200mA | |||||||
DP9503T | 2.5 ? | 72V300mA | |||||||
DP9504T | 1.9 ? | 72V380mA | |||||||
DP9505T | 1.1 ? | 72V520mA | |||||||
DP9503AT | DIP7 | 3.5 ? | 72V250mA | ||||||
DP9504T | 1.9 ? | 72V350mA | |||||||
DP9505T | 1.1 ? | 72V600mA |
应用：?多驱并联、工矿灯、投光灯 、通用照明等（灌胶驱动或DOB应用）
