价 格
订货量
￥0.80
100 - 999
￥0.55
1000 - 1999
￥0.50
价格为商家提供的参考价，请通过"获取最低报价"
获得您最满意的心理价位~
≥2000

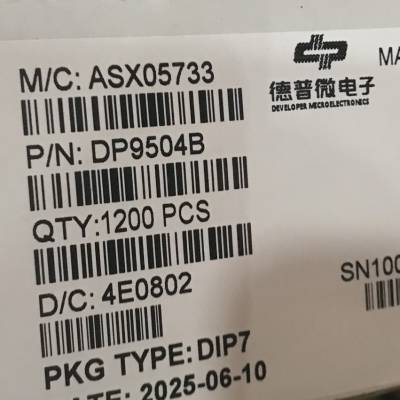

| 产品特性：非隔离 | 品牌：德普微 | 型号：DP9504B |
| 类型：驱动IC | 驱动芯片类型：非隔离 | 针脚数：7 |
| 用途：LED | 封装：DIP | 系列：非隔离低PF |
| 功率：36W | 批号：2025 | 特色服务：提供样品技术支持 |
| 产品说明：原厂原装 | 包装：管装 | 应用领域：照明电子 |
DP950XB 系列是高度集成的恒流LED功率开关，芯片采用了准谐振的工作模式，无需辅助绕组检测消磁。同时内部集成有高压 500V 功率MOSFET 和高压自供电电路，简化了系统的设计和生产成本。芯片集成高精度的电感电流采样技术，可以获得高精度的恒流输出，且输出的线电压和负载调整率表现优异。DP950XB 集成有完备的保护功能以保障系统***的运行，如：VDD 欠压保护功能(UVLO)、逐周期电流限制(OCP)、过热保护(OTP)、输出过压保护(OVP)、CS采样电阻短路保护，LED 开路和短路保护等。
型号 | 封装外型 | 拓扑结构 | 开关管 | 续流二级管 | OVP | OTP | 典型应用功率 （单压） | 状态 | |
Rds_on | Vds | ||||||||
DP9501AB | SOP7 | Buck 低PF | 12 ? | 500V | 外置 | Y 复用EN功能 | 145°C | 72V160mA | MP |
DP9501B | 8.5 ? | 72V180mA | |||||||
DP9502AB | 5.8 ? | 72V200mA | |||||||
DP9502B | 4.8 ? | 72V250mA | |||||||
DP9503AB | 3.8 ? | 72V280mA | |||||||
DP9503B | 2.5 ? | 72V300mA | |||||||
DP9505B | 1.1 ? | 72V350mA | |||||||
DP9502AB | DIP7 | 5.8 ? | 72V240mA | ||||||
DP9502B | 4.8 ? | 72V280mA | |||||||
DP9503AB | 3.8 ? | 72V320mA | |||||||
DP9503B | 2.5 ? | 72V350mA | |||||||
DP9504B | 1.8 ? | 72V400mA | |||||||
DP9505B | 1.1 ? | 72V450mA |
应用?T管、球泡、家居照明、多驱变光驱动、雷达感应开关、通用照明等
型号 | 封装外型 | 拓扑结构 | 开关管 | 续流二级管 | OVP | OTP | 典型应用功率 （单压） | 状态 | |
Rds_on | Vds | ||||||||
DP9502E | ESOP7 | Buck 低PF | 4.8 ? | 500V | 外置 | NC | 145°C | 72V280mA | design |
DP9503E | 2.5 ? | 72V350mA | |||||||
DP9505BC | SOP8 | 1.2? | 500V Cool mos | Y 复用EN功能 | 145°C | 72V390mA | MP | ||
DP9505BC | DIP8 | 1.2? | 72V540mA | ||||||
DP95072 | DIP7 | 0.95 ? | 650V | Y 复用EN功能 | 120°C | 180V650mA | |||
DP95074 | 0.95 ? | 140°C | 180V600mA |
应用：?家居照明、大功率驱动、通用照明等
型号 | 封装外型 | 拓扑结构 | 续流二级管 | OVP | OTP | 推荐应用功率 （单压） | 状态 | ||
Rds_on | Vds | ||||||||
DP9501AT | SOP7 | Buck 低PF | 12 ? | 500V | 外置 | NC | 6挡可选 105°C 110°C 115°C 120°C 125°C 130°C | 72V160mA | MP |
DP9501T | 8.8 ? | 72V180mA | |||||||
DP9502T | 4.8 ? | 72V200mA | |||||||
DP9503T | 2.5 ? | 72V300mA | |||||||
DP9504T | 1.9 ? | 72V380mA | |||||||
DP9505T | 1.1 ? | 72V520mA | |||||||
DP9503AT | DIP7 | 3.5 ? | 72V250mA | ||||||
DP9504T | 1.9 ? | 72V350mA | |||||||
DP9505T | 1.1 ? | 72V600mA |
应用：?多驱并联、工矿灯、投光灯 、通用照明等（灌胶驱动或DOB应用）
