价 格
订货量
￥1.00
10 - 3999
￥0.40
4000 - 11999
￥0.20
价格为商家提供的参考价，请通过"获取最低报价"
获得您最满意的心理价位~
≥12000
| 产品特性：驱动芯片 | 品牌：晶丰明源 | 型号：BP2861AJL |
| 类型：驱动IC | 驱动芯片类型：恒流驱动芯片 | 针脚数：7 |
| 封装：SOP-7T | 系列：BP2861 | 功率：12.6w-35w |
| 批号：*** | 特色服务：技术指导 | 产品说明：原厂原装 |

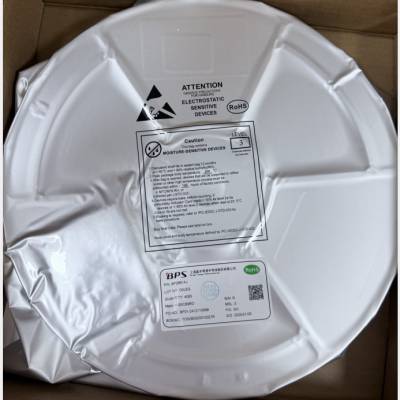

| 包装：编带 |
BP2861AJL 是晶丰明源推出的一款外置 OVP 降压型 LED 恒流驱动芯片，以下是其详细介绍:
工作模式与适用范围：工作在电感电流临界连续模式，适用于 85Vac~265Vac 全范围输入电压的非隔离降压型 LED 恒流电源。
功能特点：芯片 ROVP 引脚带 Enable 功能，适用于开关调色和感应灯应用。内部集成 500V 功率开关，采用栅极退磁检测技术和高压 JFET 供电技术，无需 VCC 电容和启动电阻，可使外围器件更简单，节约外围成本和体积。此外，还内置高精度的电流采样电路和恒流控制技术，能实现高精度的 LED 恒流输出和优异的线电压调整率。由于工作在电感电流临界模式，输出电流不随电感量和 LED 工作电压的变化而变化，可实现优异的负载调整率。
保护功能：具有多重保护功能，包括 LED 短路保护、芯片供电欠压保护、外置 OVP、芯片温度过热调节等，能有效保护芯片和电路在异常情况下不受损坏。
BP2516FP BP2519 BP8519C BP2522B BP2525D BP2522D BP2525EH BP2628 BP2886D BP3286 BP3288等BPS晶丰明源一级代理 可售样 欢迎来电咨询; 13823561151
BP2516FP采用SOP8封装。
典型应用特点
非隔离系统恒压恒流输出
PWM/PFM多模式控制
待机功耗<200mw
±5%输出电压/电流精度
内置软启动
输出开路保护
输出短路保护
芯片供电欠压/过压保护
过温保护
逐周期限流
采用sop8封装
应用
非隔离电源
辅助电源
led驱动电源
BP2525B 0.5 BUCK<300ma脉冲 500v/17Ω 非隔离
BP2525D 0.5 BUCK<500ma脉冲 500v/9Ω 非隔离
BP2525CH 0.5 BUCK<450ma脉冲 650v/16Ω 非隔离
BP2522B 0.5 BUCK<250ma脉冲 500v/17Ω 非隔离
BP2522D 0.5 BUCK<350ma脉冲 500v/9Ω 非隔离
BP8519C 0.5 BUCK 700V/40Ω 非隔离
BP8516F 0.5 BUCK 700V/8.5Ω 非隔离
BP2519 0.5 BUCK 外置 非隔离
BP2516FP 0.5 BUCK 650V/4.7Ω 非隔离
BP2513DP 0.5 BUCK 500V/9Ω 非隔离
BP3519 0.5 FLYBACK 外置 隔离
BP3516C 0.5 FLYBACK 650V/14Ω
隔离产品名 Rdson Vds OVP 内置VCC 功能
BP2805B 8.5Ω 500V 外置 Y 三段调光
BP2805D 4.8Ω 500V 外置 Y 三段调光
BP2809 外置 Y 三段调光产品名
BP5912A
BP5912B
BP5916
BP5917
BP5922M
