| 品牌：SM(明微) | 封装：SOP16 | 批号：22+ |
| 应用领域：VCD/DVD/DVB显示 | 型号：SM1642 | 数量：89213 |
| 工作电压：3.0V~5.0V | 显示模式：4位x8段 | 按键功能：与MCU组合可支持8个按键功能 |
| CKD：串行接口 | 复位电路：内置上电复位电路 | ESDHBM：8KV |
| 超强干扰：***的输入端口抗干扰能力输入端口 | 可售卖地：全国 |
概述
SM1642 是一款基于 LED 数码管驱动控制的集成由
路，内部集成 18bits 移位寄存器、上电复位等电路模块。
SM1642 具有***的输入端口抗干扰能力，且在输入
端口内置上拉电阻，可根据应用方案省去外部上拉电阻。
显示模式为4位8段，与MCU组合可支持8个按键功能。
数据从DATA端输入，在CLK上升沿的作用下顺序把
18位输入数据移位到移位寄存器。当 18位数据输入完成
后，将 CLK 置为1，此时在DATA端的上升沿作用下，将
移位寄存器内的数据一次性输出到锁存器。

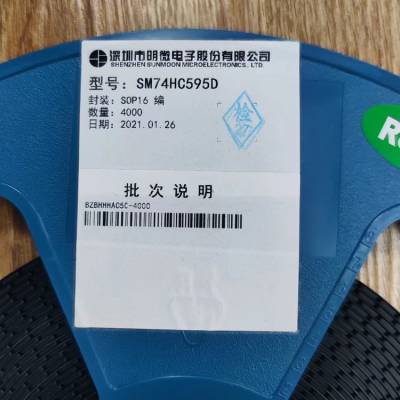

SM74HC595D SM1642 SM1623B SM1628C SM1616S SM1616 等明微原厂原装 可售样 可提供技术支持
欢迎来电咨询:13418531057 (微信同号) 胡蓝丹 只做正品现货
特性说明
采用CMOS工艺
工作电压范围:3.0V-5.0V
***的输入端口抗干扰能力输入端口内置上拉电阻
显示模式:4位x8段
与MCU组合可支持8个按键功能
串行接口(CLK，DATA)
内置上电复位电路
ESD HBM:8KV
封装形式:SOP16、DIP16
应用领域
VCD/DVD/DVB 显示
空调显示机顶盒显示
小家电 LED 数码显示
