| 品牌：SM明微 | 封装：SOP8 | 批号：23+ |
| 型号：SM7015 | 数量：89213 | 电流：电流模式PWM |
| 集成MOS：集成高压启动电路和高压功率管 | 系统方案：BUCK系统方案 | 输出电压：12V/18V输出电压 |
| 保护：过温、过流、过压、欠压 | 特点：拓扑结构支持:低成本BUCK | 宽电压输入：85Vac~265Vac宽电压输入 |
| 单芯片集成：采用730V单芯片集成工艺 | 待机功耗：待机功耗小于120mW@220Vac | 开关频率：60KHz固定开关频率 |
| 封装形式：SOP8 | 功能：内置智能软驱动技术(提高EMC性能) | 软启动：内置软启动 |
| 应用方案：小家电产品电源 | 电流模式：电流模式PWM控制方式 | 可售卖地：全国 |

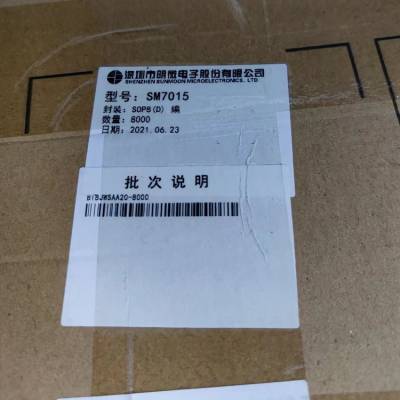

SM7015 AC/DC PWM 功率开关
SM7015 SM74HC595D SM1616S SM1628C SM1623B SM16703P SM7630 SM726EB SM15133E SM15103 等明微原装原厂,现货优势,可提供样品,可提供技术支持,量大***
LED驱动IC及配套MOS:13418531057(微信同号)胡蓝丹
概述
SM7015 是采用电流模式PWM 控制方式的功率开关芯片，集成高压
启动电路和高压功率管，为低成本开关电源系统提供高性价比的解决方
案。
芯片应用于BUCK 系统方案，支持12V/18V 输出电压，很方便的应用
于小家电产品领域。并提供了过温、过流、过压、欠压等完善的保护功
能，***了系统的可靠性。
管脚图
1
4
EN
HVDD
DRAIN
2
3
8
5
7
NC GND 6
GND
GND
GND
SM7015
SOP8
输出
特点
拓扑结构支持：低成本BUCK、
BUCK-BOOST 等方案
采用730V 单芯片集成工艺
85Vac~265Vac 宽电压输入
待机功耗小于120mW@220Vac
集成高压启动电路
集成高压功率开关
60KHz 固定开关频率
内置抖频技术，提升EMC 性能
电流模式PWM 控制方式
内置过温、过流、过压、欠压
等保护功能
内置软启动
内置智能软驱动技术（提高
EMC 性能）
封装形式：SOP8
应用领域
电磁炉、电饭煲、电压力锅等
小家电产品电源
